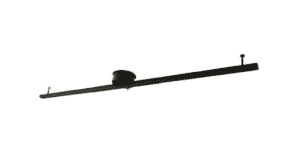

DRSIII組み立てガイドページ / 150cmタイプ（DRS150-SIII）

DRS200-SIII パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください フランジ×１ビス付×７ ローレットナット×２ 取り付け金具×１ エンドキャップ×２ビス付×２ ワンタッチアダプター×１ 耳付きシーリング用ビス×２ワッシャー付×２ 通電用モジュール×１...

＜耳付き＞シーリングプラグへの設置方法 A：レールの取り付け角度を決める １）耳付きシーリングプラグの左右の耳へ、ワッシャーとビスを軽く取り付けます。 使用パーツ ・耳付きシーリング用ビス×２ ・ワッシャー×２ ２）オレンジのラインが、ダクトレールのレール部分の角度となります。 ３）お好みの角度になるよう、取り付け金具の○部分にシーリングプラグのビス・ワッシャーを通し、時計回りにスライドします。 使用パーツ ・耳付きシーリング用ビス×２...

＜耳なし＞シーリングプラグへの設置方法 ※DRS200-SIIIは＜耳あり＞タイプのみお取付けが可能です。 A：取り付け金具をセットする １）フランジ内側に取り付け金具を入れます。 使用パーツ ・取り付け金具×１ ２）取り付け金具の長いネジを、フランジ内側の2か所の穴に通してください。 ３）穴に通した長いネジ２箇所の先端に、ローレットナットをゆるめに取り付けます。 使用パーツ ・ローレットナット×２...

DRS100-SIII パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください フランジ×１ビス付×７ ローレットナット×２ 取り付け金具×１ エンドキャップ×２ビス付×2 ワンタッチアダプター×１ 耳付きシーリング用ビス×２ワッシャー付×2 通電用モジュール×１...

天井への取り付け方法 天井についているシーリングプラグ（ローゼット）の形によって取り付け方法が異なります。設置場所のシーリングプラグの形をご確認のうえ、適したお取り付け方法を行ってください。 設置場所のシーリングプラグ（ローゼット）はどちらになりますか？ 角型引掛シーリングはコチラ▶ 丸型フル引掛シーリングはコチラ▶ 丸型引掛シーリングはコチラ▶ 引掛埋込ローゼットはコチラ▶ フル引掛ローゼットはコチラ▶ 前のページに戻る▶

DRS050-SIII パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 フランジ×１ビス付×７ ローレットナット×２ 取り付け金具×１ エンドキャップ×２ビス付×2 ワンタッチアダプター×１ 耳付きシーリング用ビス×２ワッシャー付×2 通電用モジュール×１...

ダクトレールの組み立て方法 このページでは、下記4製品の組み立て式ダクトレールの組み立て方法を詳しく説明します。安全に正しく組み立てるために、必ずこのガイドを最後までお読みください。 該当製品コード DRS050-SIII DRS100-SIII DRS150-SIII DRS200-SIII 必要な道具を用意する 組み立てには主にプラスドライバーを使用します。また、必須ではありませんが軍手を着用することによって手の負傷を防いでくれます。ゴム製のすべりにくい軍手が使いやすくオススメです。天井へ設置の際、脚立があると手が届きやすく便利です。 プラスドライバー...

※ ご用意ください取付時にはM5ネジが必要です。別途ご用意ください。また、取り付ける照明の重さに注意し、ネジの長さ、天井の材質も考慮する必要があります。 M5ネジ×1 天井・壁への取り付け方法 A：本体を組み立てます １）組み立てた本体の○部分の穴に、レールの内側からM５ネジを通します。※穴の数は、レールの長さによって違います。すべての穴をネジで固定してください。 ２）レールの溝の内側からM５ネジを通し、天井または壁にドライバーでしっかりと固定します。 ３）落下やたわみが無いことを確認したら、コンセントプラグを差し、取り付け完了です。ダクトレール用の照明をセットしてお楽しみください。 動画でも組み立て・取り付け方法をご案内しております より詳細な組み立て方法や、長さ変更、他の長さの組み立て方法について、別途動画でもご案内しております。...

200cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×4 連結ピン×6 ジョイントプレート×3 ビス付×21...

150cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×3 連結ピン×4 ジョイントプレート×2 ビス付×14...

100cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×2 連結ピン×2 ジョイントプレート×1 ビス付×7...

50cmタイプパーツ内容の確認まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×１ 50cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールL、イメージのように深い溝がある方を床面に向けて置きます。使用パーツ ・レールL（DRS-L）×1 ２）レールのサイドの深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるようにいれてください。（※エンドキャップは左右どちらに取付けてもOK）使用パーツ...

コンセント式ダクトレールの組み立て方法 このページでは、下記コンセント式ダクトレールの組み立て方法を詳しく説明します。安全に正しく組み立てるために、必ずこのガイドを最後までお読みください。 該当製品コード DRS-C3M 必要な道具を用意する 組み立てには主にマイナスドライバーを使用します。また、必須ではありませんが軍手を着用することによって手の負傷を防いでくれます。ゴム製のすべりにくい軍手が使いやすくオススメです。天井へ設置の際、脚立があると手が届きやすく便利です。 マイナスドライバー 軍手（必要に応じて） 脚立（必要に応じて） M５ネジ（天井/壁への取付の際必要）...
