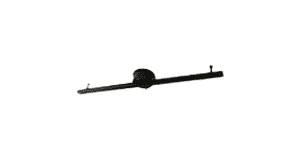

DRS100-SIII |
|
パーツ内容の確認 |
|
|
フランジ×１ |
ローレットナット×２ |
取り付け金具 |
エンドキャップ×２ |
ワンタッチアダプター×１ |
耳付きシーリング用ビス×２ |
通電用モジュール×１ |
レールL（DRS-L）×１ |
レールR（DRS-R）×１ |
連結ピン×２ |
アジャスター×２ |
|
|
|
連結ピン×２ |
|
DRS100-SIII の組み立て方法 |
|
A：レールを並べる |
１）レールL、レールRをイメージのように深い溝がある方を床面に向けて置きます。 |
２）イメージ写真、オレンジの●部分が中央になります。イメージ写真の通りに各レールを並べてください。（レールRの四角い穴が中央側に向くように並べます） |
|
B：レールを連結する |
１）レールR、四角い穴がある側の側面に小さな穴が2か所空いてます。 |
２）そちらに連結ピンを差し込んでください。 |
３）隣り合ったレールLの側面にも、小さな穴が2か所空いてます。 |
４）レールRから突き出している連結ピンを、隣り合ったレールLの小さな穴に差し込みます。 |
|
C：フランジを取り付ける |
１）フランジの板の内側から見て、四角い穴が右側になるように取り付けます。 |
２）１のような向きになるように、レールの端側、浅い溝にフランジ板をスライドして取り付けます。 |
３）ビスが突出してフランジの板がうまく入らない場合は、銀色のビスを軽く緩めて、板が入るようにしてください。 |
４）フランジの四角い穴とレールRの四角い穴が合わさる位置まで、フランジをスライドさせます。 |
|
D：通電用モジュールの取り付け |
１）通電用モジュールの銅板が付いた先端部分をフランジ内側から四角い穴に入れ、通電用モジュール先端の銅板の爪が、レールの銅板の溝にはまるよう、90度時計まわしにはめ込みます。 |
２）レールの深い溝側から見て、通電用モジュールの銅板の爪が、レールの銅板の溝にはまっていることをしっかりと確認してください。 |
|
E：フランジを固定する |
１）フランジ内側の中央部分、５つのネジのうち、真ん中のビスを外します。 |
２）外したビスの穴中央に、連結したレールの境目がくるように位置を調整します。 |
３）２の位置がずれないようにフランジの板についている、どちらか片方のビスをプラスドライバーでしっかりと締めます。 |
４）反対側も、２のレールの境目が外したビスの穴の中央にあることを確認し、プラスドライバーでビスをしっかりと締めます。 |
５）フランジ内側、中央の銀色のビスを❶～❹の順にしっかり締めます。最後に取り外していた真ん中のビス❺もはめ込み、しっかりと取り付けます。 |
|
F：エンドキャップの取り付け |
１）レールの両サイドの深い溝にエンドキャップをスライドして入れます。 |
２）エンドキャップに付属していたビスをプラスドライバーでしっかりと締めます。 |
|
G：アジャスターの取り付け |
１）アジャスターに取り付けてあるビスを外します。 |
２）レールの両端に穴があります。 |
３）深い溝側から、アジャスターのビスを入れ、レールの外側にビスの先端が出てきますので、アジャスターを取り付けます。 |
４）プラスドライバーでしっかり取り付けます。反対側も同様にアジャスターを取り付けて、本体組み立ては完成です。 |
|
天井への取り付け方法は下記ページにてご案内しております。 |
|
天井への取り付け方法はこちら ▶ |
|
動画でも組み立て・取り付け方法をご案内しております |
|
|
