取扱説明書
DRSIII組み立てガイドページ / 50cmタイプ（DRS050-SIII）
DRS050-SIII パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 フランジ×１ビス付×７ ローレットナット×２ 取り付け金具×１ エンドキャップ×２ビス付×2 ワンタッチアダプター×１ 耳付きシーリング用ビス×２ワッシャー付×2 通電用モジュール×１ レールM（DRS-M）×１ 下記パーツは「DRS050-SIII」の組み立てで使用しないパーツです▼拡張する際に必要になりますので、大事に保管してください 連結ピン×４（拡張する場合 必要） アジャスター×２（拡張する場合 必要） DRS050-SIII の組み立て方法 A：レールにフランジを取り付ける まず初めにレールMの四角い穴の位置を確認しフランジとレールを取り付け向きを決めます。 １）レールM、イメージのように深い溝がある方を床面に向けて置きます。使用パーツ・レールM（DRS-M）×1・フランジ×１ ２）次にレールMの浅い溝にフランジの板をスライドして取り付けます。 この際、レールに対してフランジの位置が中央もしくは左寄りどちらかお好みに取り付けることが可能です。 ２-１）フランジを中央にセットする場合 フランジ内側からみて： 四角い穴が左側にある状態 レールM 中央：四角い穴が左寄り で取り付けると、フランジがレールの中央にセットできます。 ２-２）フランジを左寄りにセットする場合...
DRSIII組み立てガイドページ / 50cmタイプ（DRS050-SIII）
DRS050-SIII パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 フランジ×１ビス付×７ ローレットナット×２ 取り付け金具×１ エンドキャップ×２ビス付×2 ワンタッチアダプター×１ 耳付きシーリング用ビス×２ワッシャー付×2 通電用モジュール×１ レールM（DRS-M）×１ 下記パーツは「DRS050-SIII」の組み立てで使用しないパーツです▼拡張する際に必要になりますので、大事に保管してください 連結ピン×４（拡張する場合 必要） アジャスター×２（拡張する場合 必要） DRS050-SIII の組み立て方法 A：レールにフランジを取り付ける まず初めにレールMの四角い穴の位置を確認しフランジとレールを取り付け向きを決めます。 １）レールM、イメージのように深い溝がある方を床面に向けて置きます。使用パーツ・レールM（DRS-M）×1・フランジ×１ ２）次にレールMの浅い溝にフランジの板をスライドして取り付けます。 この際、レールに対してフランジの位置が中央もしくは左寄りどちらかお好みに取り付けることが可能です。 ２-１）フランジを中央にセットする場合 フランジ内側からみて： 四角い穴が左側にある状態 レールM 中央：四角い穴が左寄り で取り付けると、フランジがレールの中央にセットできます。 ２-２）フランジを左寄りにセットする場合...
DRSIII組み立てガイドページ
ダクトレールの組み立て方法 このページでは、下記4製品の組み立て式ダクトレールの組み立て方法を詳しく説明します。安全に正しく組み立てるために、必ずこのガイドを最後までお読みください。 該当製品コード DRS050-SIII DRS100-SIII DRS150-SIII DRS200-SIII 必要な道具を用意する 組み立てには主にプラスドライバーを使用します。また、必須ではありませんが軍手を着用することによって手の負傷を防いでくれます。ゴム製のすべりにくい軍手が使いやすくオススメです。天井へ設置の際、脚立があると手が届きやすく便利です。 プラスドライバー 軍手（必要に応じて） 脚立（必要に応じて） 組み立て前の注意事項 組み立て作業は平らな場所で行ってください。 作業中は安全のため軍手の着用を推奨しております。 壁スイッチの電源がオフになっていることを確認してください。 各パーツは箱から取り出し、フィルムを剥がして組み立てしてください。 各種ダクトレールの組み立て手順 以下のリンクからお客様がお持ちのダクトレールの種類を選択してください。それぞれのタイプに対応した詳細な組み立て手順をご案内します。 DRS050-SIIIはコチラ▶ DRS100-SIIIはコチラ▶ DRS150-SIIIはコチラ▶ DRS200-SIIIはコチラ▶ 天井への取り付け方法 天井への取り付け方法は下記ページにてご案内しております。 天井への取り付け方法はこちら ▶
DRSIII組み立てガイドページ
ダクトレールの組み立て方法 このページでは、下記4製品の組み立て式ダクトレールの組み立て方法を詳しく説明します。安全に正しく組み立てるために、必ずこのガイドを最後までお読みください。 該当製品コード DRS050-SIII DRS100-SIII DRS150-SIII DRS200-SIII 必要な道具を用意する 組み立てには主にプラスドライバーを使用します。また、必須ではありませんが軍手を着用することによって手の負傷を防いでくれます。ゴム製のすべりにくい軍手が使いやすくオススメです。天井へ設置の際、脚立があると手が届きやすく便利です。 プラスドライバー 軍手（必要に応じて） 脚立（必要に応じて） 組み立て前の注意事項 組み立て作業は平らな場所で行ってください。 作業中は安全のため軍手の着用を推奨しております。 壁スイッチの電源がオフになっていることを確認してください。 各パーツは箱から取り出し、フィルムを剥がして組み立てしてください。 各種ダクトレールの組み立て手順 以下のリンクからお客様がお持ちのダクトレールの種類を選択してください。それぞれのタイプに対応した詳細な組み立て手順をご案内します。 DRS050-SIIIはコチラ▶ DRS100-SIIIはコチラ▶ DRS150-SIIIはコチラ▶ DRS200-SIIIはコチラ▶ 天井への取り付け方法 天井への取り付け方法は下記ページにてご案内しております。 天井への取り付け方法はこちら ▶
コンセント式ダクトレール組み立てガイドページ / 天井・壁への取付方法（DRS-C3M）

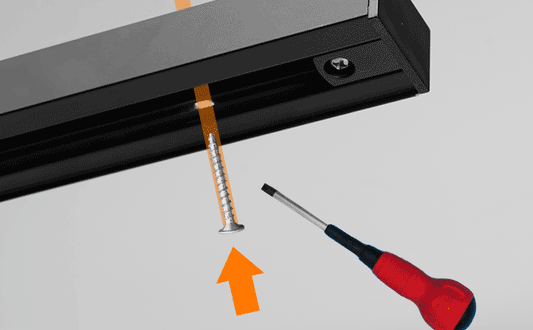

※ ご用意ください取付時にはM5ネジが必要です。別途ご用意ください。また、取り付ける照明の重さに注意し、ネジの長さ、天井の材質も考慮する必要があります。 M5ネジ×1 天井・壁への取り付け方法 A：本体を組み立てます １）組み立てた本体の○部分の穴に、レールの内側からM５ネジを通します。※穴の数は、レールの長さによって違います。すべての穴をネジで固定してください。 ２）レールの溝の内側からM５ネジを通し、天井または壁にドライバーでしっかりと固定します。 ３）落下やたわみが無いことを確認したら、コンセントプラグを差し、取り付け完了です。ダクトレール用の照明をセットしてお楽しみください。 動画でも組み立て・取り付け方法をご案内しております より詳細な組み立て方法や、長さ変更、他の長さの組み立て方法について、別途動画でもご案内しております。 前のページに戻る▶
コンセント式ダクトレール組み立てガイドページ / 天井・壁への取付方法（DRS-C3M）
※ ご用意ください取付時にはM5ネジが必要です。別途ご用意ください。また、取り付ける照明の重さに注意し、ネジの長さ、天井の材質も考慮する必要があります。 M5ネジ×1 天井・壁への取り付け方法 A：本体を組み立てます １）組み立てた本体の○部分の穴に、レールの内側からM５ネジを通します。※穴の数は、レールの長さによって違います。すべての穴をネジで固定してください。 ２）レールの溝の内側からM５ネジを通し、天井または壁にドライバーでしっかりと固定します。 ３）落下やたわみが無いことを確認したら、コンセントプラグを差し、取り付け完了です。ダクトレール用の照明をセットしてお楽しみください。 動画でも組み立て・取り付け方法をご案内しております より詳細な組み立て方法や、長さ変更、他の長さの組み立て方法について、別途動画でもご案内しております。 前のページに戻る▶
コンセント式ダクトレール組み立てガイドページ / 200cmタイプ（DRS-C3M-200）
200cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×4 連結ピン×6 ジョイントプレート×3 ビス付×21 止めねじ（矢先）×18 ※天井/壁直付けする際、使用します 200cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×4 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）エンドキャップとは反対側の一番端のサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
コンセント式ダクトレール組み立てガイドページ / 200cmタイプ（DRS-C3M-200）
200cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×4 連結ピン×6 ジョイントプレート×3 ビス付×21 止めねじ（矢先）×18 ※天井/壁直付けする際、使用します 200cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×4 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）エンドキャップとは反対側の一番端のサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
コンセント式ダクトレール組み立てガイドページ / 150cmタイプ（DRS-C3M-150）
150cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×3 連結ピン×4 ジョイントプレート×2 ビス付×14 止めねじ（矢先）×12 ※天井/壁直付けする際、使用します 150cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×3 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）エンドキャップとは反対側の一番端のサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
コンセント式ダクトレール組み立てガイドページ / 150cmタイプ（DRS-C3M-150）
150cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×3 連結ピン×4 ジョイントプレート×2 ビス付×14 止めねじ（矢先）×12 ※天井/壁直付けする際、使用します 150cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×3 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）エンドキャップとは反対側の一番端のサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
コンセント式ダクトレール組み立てガイドページ / 100cmタイプ（DRS-C3M-100）
100cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×2 連結ピン×2 ジョイントプレート×1 ビス付×7 止めねじ（矢先）×6 ※天井/壁直付けする際、使用します 100cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×2 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）次にエンドキャップを取付けていない、もう一方のレールLのサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
コンセント式ダクトレール組み立てガイドページ / 100cmタイプ（DRS-C3M-100）
100cmタイプ パーツ内容の確認 まず始めに、以下のパーツがすべて揃っていることを確認してください。 エンドキャップ×1 ビス付×1 コンセント式アダプター×１ レールL（DRS-L）×2 連結ピン×2 ジョイントプレート×1 ビス付×7 止めねじ（矢先）×6 ※天井/壁直付けする際、使用します 100cmタイプ の組み立て方法 A：エンドキャップを取り付ける １）レールLをイメージのように深い溝がある方を床面に向けて置きます。 使用パーツ ・レールL（DRS-L）×2 ２）横に並べます。レールの向きは印字を基準に揃えてください。 ３）並べたレールLの一番外側の部分に、深い溝にエンドキャップをスライドして入れます。エンドキャップのビス穴が溝側にくるように取り付けてください。（※エンドキャップは左右どちらに取り付けてもOKです。） 使用パーツ ・エンドキャップ×1 ４）エンドキャップに付属していたビスをマイナスドライバーでしっかりと締めます。 B：アダプターの取り付け １）次にエンドキャップを取付けていない、もう一方のレールLのサイドに、コンセント式アダプターを取付けます。 使用パーツ ・コンセント式アダプター×1 ２）ビスをマイナスドライバーでしっかりと締めます。 C：レールLに連結ピンを取り付ける １）エンドキャップを取り付けたレールLには、エンドキャップとは反対側の側面に小さな穴が2か所空いています。...
